Радиационная безопасность Комплексные решения задач

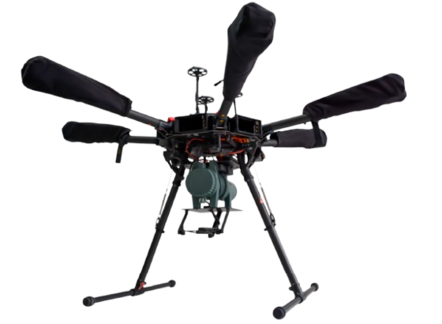

Специализированные дроны TITAN оснащены чувствительными датчиками радиации. Эти датчики непрерывно собирают данные (местоположение и уровни радиации) во время полета. Программное обеспечение в реальном времени обрабатывает эти данные, создавая динамическую карту радиации, которая показывает изменения в реальном времени на исследуемой территории.
Программное обеспечение в виде приложения будет установлено на IPAD бесплатно.
Данную модель можно использовать при обеспечении охраны государственной границы, реагировании на чрезвычайные ситуации, мониторинга атомных электростанций и окружающей среды.

Также на этом дроне можно установить детектор обнаружения химических веществ.
TITAN — это передовой дрон-детектор контроля радиации, призванный революционизировать ваш подход к радиационному мониторингу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЕТЕКТОРА
ДЕТЕКТОР

Тип:

Цилиндрический Nal(ТI), 3 (0) х 3 (L) дюйма
+ компенсационная трубка Гейгера-Мюллера.

Диапазон энергий:

30 кэВ - 3 МэВ

Диапазон
измерения
мощности дозы:

Nal(ТI): 50 н3в/ч - 20 мк3в/ч ГМ (опционально):
20 мк3в/ч - 10 3в/ч

Диапазон
энергетической
зависимости
мощности дозы:

30 кэВ - 3 МэВ

Гамма-спектр:

4096 каналов, 16-битный счетчик на канал

Энергетическая
линейность:

0.997-0.999

Разрешение
по энергии Х/у:

7.5% @ 661 кэВ (Nal(ТI)) Примечание: Информация о разрешении по энергии Х/у для LaBr3(Ce) исключена

Потребляемая
мощность
детектора:

менее 1 Вт

Фон
спектроскопического
зонда:

не более 3 имп/с на канал

Кратковременная
стабильность
(дрейф пика):

<±1% @ 662 кэВ

Время
идентификации
нуклида:

0.5 - 65535 секунд, устанавливается произвольно,
по умолчанию 1с

Область
интереса (ROI):

в области идентификации нуклидов можно
проводить оконный счет

Вес:

3.2 кг

ДРОН SWIFT

Размеры:
810×670×430 мм [в разложенном виде, без пропеллеров];
430×420×430 мм [в сложенном виде, без пропеллеров].

Колесная база по диагонали: 895 мм.

Максимальная нагрузка на амортизатор с одним карданом: 960 г.

Максимальный взлетный вес: 9,2 кг.

Вес:
без батареек ± 3,77 кг;
с двумя батарейками TB65 ± 6,47 кг.

Рабочая частота:
2,400 ГГц - 2,483 ГГц;
5,150 ГГц - 5,250 ГГц (CE: 5,150 ГГц - 5,250 ГГц);
5,725 ГГц - 5,850 ГГц.

Мощность передачи (EIRP):
2,4000 - 2,4835 ГГц < 33 дБм FCC
< 20 дБм CE/SRRC/MIC
5,150 - 5,250 ГГц <23 дБм CE
5,725 - 5,850 ГГц <33 дБм FCC/SRRC
<<14 дБм CE

Точность наведения: (P-режим с GPS)

Вертикальный:
±0,1 м (включена система видеонаблюдения);
±0,5 м (включен GPS);
±0,1 м (включен RTK).

Максимальная угловая скорость:
наклон: 300°|с / отклонение: 100°/с.

Поддерживаемые карданы DJI:
Zenmuse H20 / H20T / H20N / P1 / L1.

Горизонтальный:
±0,3 м (включена система видеонаблюдения);
±1,5 м (включен GPS);
±0,1 м (включен RTK).

Максимальный угол наклона:
30° - N-режим;
25° - система обзора вперед включена.

Максимальная скорость подъема: 6 м/с.

Максимальная скорость спуска:
По вертикали: 5 м/с;
Под наклоном: 7 м/с.

Максимальная скорость: 23 м/с.

Максимальное сопротивление ветру: 12 м/с.

Максимальное время полета: 55 мин.

Максимальная высота полета над уровнем моря:
5 000 м [с 2110 воздушными винтами, взлетный вес ≤ 7,4 кг];
7 000 м [с 2112 воздушными винтами, взлетный вес ≤ 7,2 кг].

Поддерживаемые конфигурации карданного подвеса:
одинарный направленный вниз карданный подвес, двойной направленный вниз карданный подвес, одинарный направленный вниз + одинарный направленный вверх карданный подвес, двойной направленный вниз + одинарный направленный вверх карданный подвес.

Экологический класс защиты: IP55.

GNSS: GPS +GLONASS + BeiDou +Galileo.

Рабочая температура: от -20° до 50°C.

СИСТЕМА ВИЗУАЛЬНОГО КОНТРОЛЯ		Текст ячейки
Дальность обнаружения препятствий:	0,7-40 м.
Вперед/Назад/Влево/Вправо: вверх/вниз:	0,6-30 м.
Угол обзора:	Вперед/назад/вниз: 65° (В) / 50° (V). Влево/вправо/вверх: 75° (В) / 60° (V).
Условия эксплуатации:	Поверхности с четким рисунком и достаточным освещением (> 15 люкс).
ИНФРАКРАСНАЯ СИСТЕМА ОБНАРУЖЕНИЯ		Текст ячейки
Дальность обнаружения препятствий:	0,1 - 8 м.
Условия эксплуатации:	Крупные, рассеянные и отражающие препятствия (коэффициент отражения >10%).
Поле зрения:	30° (± 15°).
ВСПОМОГАТЕЛЬНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК		Текст ячейки
Эффективное расстояние освещения:	5 м
Тип подсветки:	60 Гц, сплошное свечение.

КАМЕРА FPV-системы		Текст ячейки
Разрешение:	10800p.
Угол обзора:	142°.
Частота кадров:	30 кадров в секунду.
АККУМУЛЯТОР INTELLIGENT FLIGHT (TB 65)		Поверхности с четким рисунком и достаточным освещением (> 15 люкс).
Емкость:	5880 мАч.
Тип аккумулятора:	литий-ионный.
Вес нетто:	± 1,35 кг.
Время зарядки с помощью интеллектуальной аккумуляторной станции BS65 220V:	60 мин (полная зарядка двух аккумуляторов TB65); 30 мин (зарядка двух аккумуляторов TB65 от 20% до 9
Напряжение / энергия:	11,76 В / 263,2 Втч.
Температура зарядки:	от -20° до 40°C.
Рабочая температура:	от -20° до 50°C.

ИНТЕЛЛЕКТУАЛЬНАЯ АККУМУЛЯТОРНАЯ СТАНЦИЯ		Текст ячейки
Размеры:	580 x 358 x 254 мм.
Совместимые элементы хранения:	Интеллектуальная аккумуляторная батарея TB65 × 8; Интеллектуальная аккумуляторная батарея WB37 × 4.
Вес нетто:	8,98 кг.
Рабочая температура:	от -20°C до 40°C.
Вход:	220-240 В переменного тока, 50-60 Гц. Макс.
Входная мощность:	1070 Вт.
Выходная мощность: 220-240 В:	992 Вт.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Экран: сенсорный ЖК-дисплей с диагональю 7,02 дюйма.
Разрешение: 1920×1200.
Максимальная яркость: 1200 нит.
Вес:
Приблизительно 1,25 кг (без батареи WB37);
Приблизительно 1,42 кг (с батареей WB37).
Глобальная навигационная спутниковая система:
GPS +Galileo+BeiDou.
Степень защиты от проникновения: IP54.
Внешняя интеллектуальная батарея WB37:
Емкость: 4920 мАч.
Напряжение: 7,6 В.
Тип: Li-on.
Энергия: 37,39 Втч.
Химическая система: LiCoO2.
Рабочая частота:
от 2,400 ГГц до 2,483 ГГц;
от 5,725 ГГц до 5,850 ГГц.

Мощность передачи (EIRP):
2,4000 - 2,4835 ГГц < 33 дБм FCC
< 20 дБм CE/SRRC/MIC
5,725 - 5,850 ГГц < 33 дБм FCC
< 14 дБм CE
< 23 дБм SRRC
Протокол Wi-Fi: Wi-Fi 6
Рабочая частота Wi-Fi:
2,4000-2,4835 ГГц;
5,150-5,250 ГГц;
5,725-5,850 ГГц.
Время работы:
Встроенный аккумулятор: ± 3,3 часа.
Встроенный аккумулятор + дополнительный аккумулятор: ±6 часов.
Протокол Bluetooth: Bluetooth 5.1.
Частота Bluetooth: 2,4000-2,4835 ГГц.
Рабочая температура: от -20° до 50°C.

ПЕРЕДАЧА ВИДЕО

Система передачи видеосигнала:
Антенна: DJI O3 Enterprise Transmission, 4 антенны для передачи видеосигнала, 2T4R
Максимальная дальность передачи:
Беспрепятственная, без помех:
20 км (FCC) / 8 км (CE/SRRC/MIC)
С помехами:
Низкие помехи и отсутствие препятствий со стороны зданий: приблизительно 0-0,5 км.
Низкие помехи и отсутствие препятствий со стороны деревьев: приблизительно 0,5-3 км.
Сильные помехи и отсутствие препятствий: городской ландшафт, приблизительно 1,5-3 км.
Низкие помехи и отсутствие помех: пригородный ландшафт, приблизительно 3-9 км.
Низкие помехи и отсутствие помех: пригород/побережье, приблизительно 9-20 км.

КОМПЛЕКТ ПОСТАВКИ

1.Устройство идентификации нуклидов БПЛА NaI(Tl) или SrI2(Eu).
2.Дрон TITAN.
3.Оборудование дистанционного управления дроном.
4.Комплект аккумуляторов для дрона (шесть штук).
5.Зарядное устройство для дрон.
6.HD-камера Zenmuse30 (Z30).
7.Комплект панорамирования/наклона камеры.
8.Детектор радиационного излучения.
9.Комплект монтажных кронштейнов для детектора радиационного излучения.
10.Наземной станцией (IPAD) с программным обеспечением.

Испытайте непревзойденные возможности нашего беспилотного летательного аппарата с датчиком радиации большой грузоподъемности, предназначенного для комплексного картирования и глубокого анализа.
