Назначение

ИТ-РМ520М предназначена для контроля радиационной обстановки и обеспечения радиационной безопасности на различных объектах.

Описание

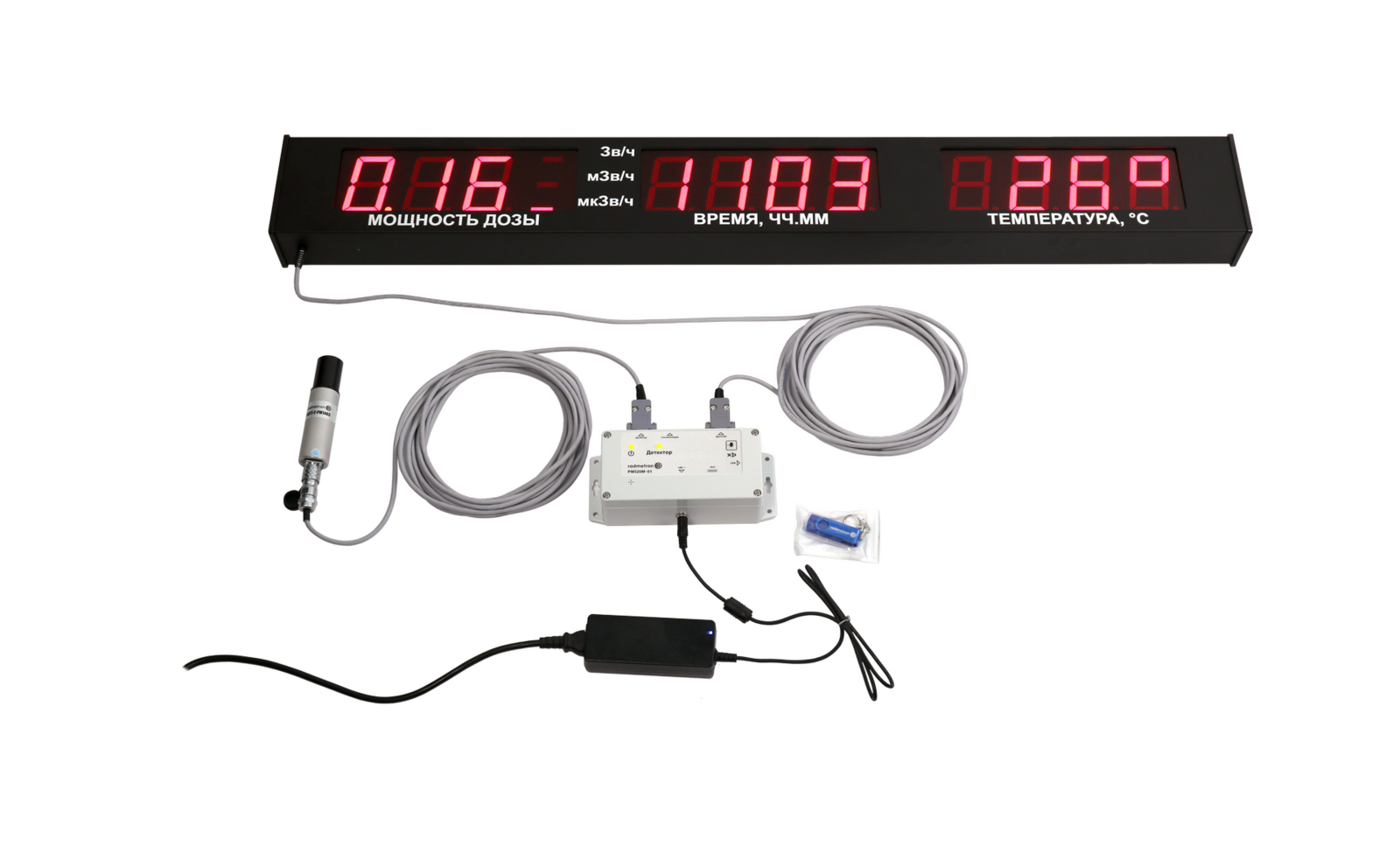

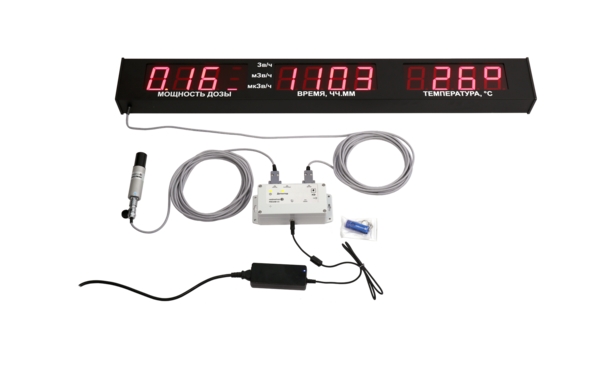

- ИТ-РМ520М состоит из информационного табло (ИТ), блока обработки (БО) и блока детектирования гамма-излучения (БД).

- ИТ и БД подключаются к БО по линиям связи RS-485, по которым осуществляется питание этих элементов. Длинна этих линий связи может составлять до 1000 м.

- Питание БО осуществляется от сети постоянного тока напряжением 9–12 В. В состав ИТ-РМ520М входит адаптер 220В/12В питания от стандартной сети переменного тока (опционально).

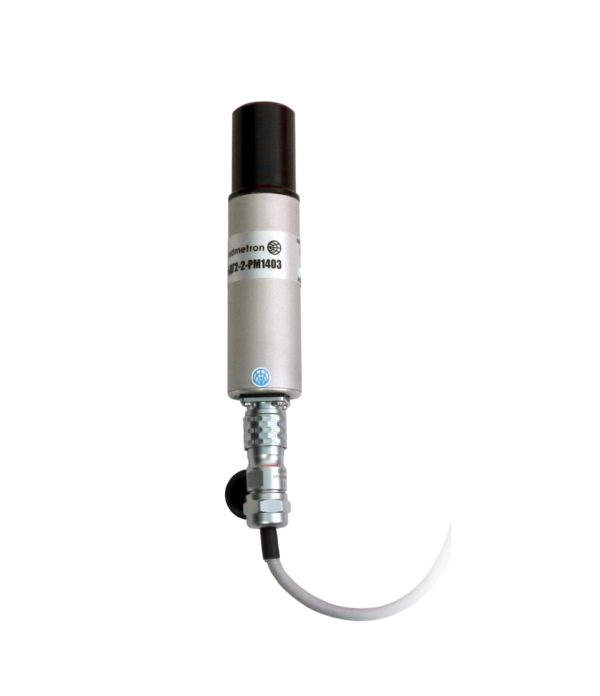

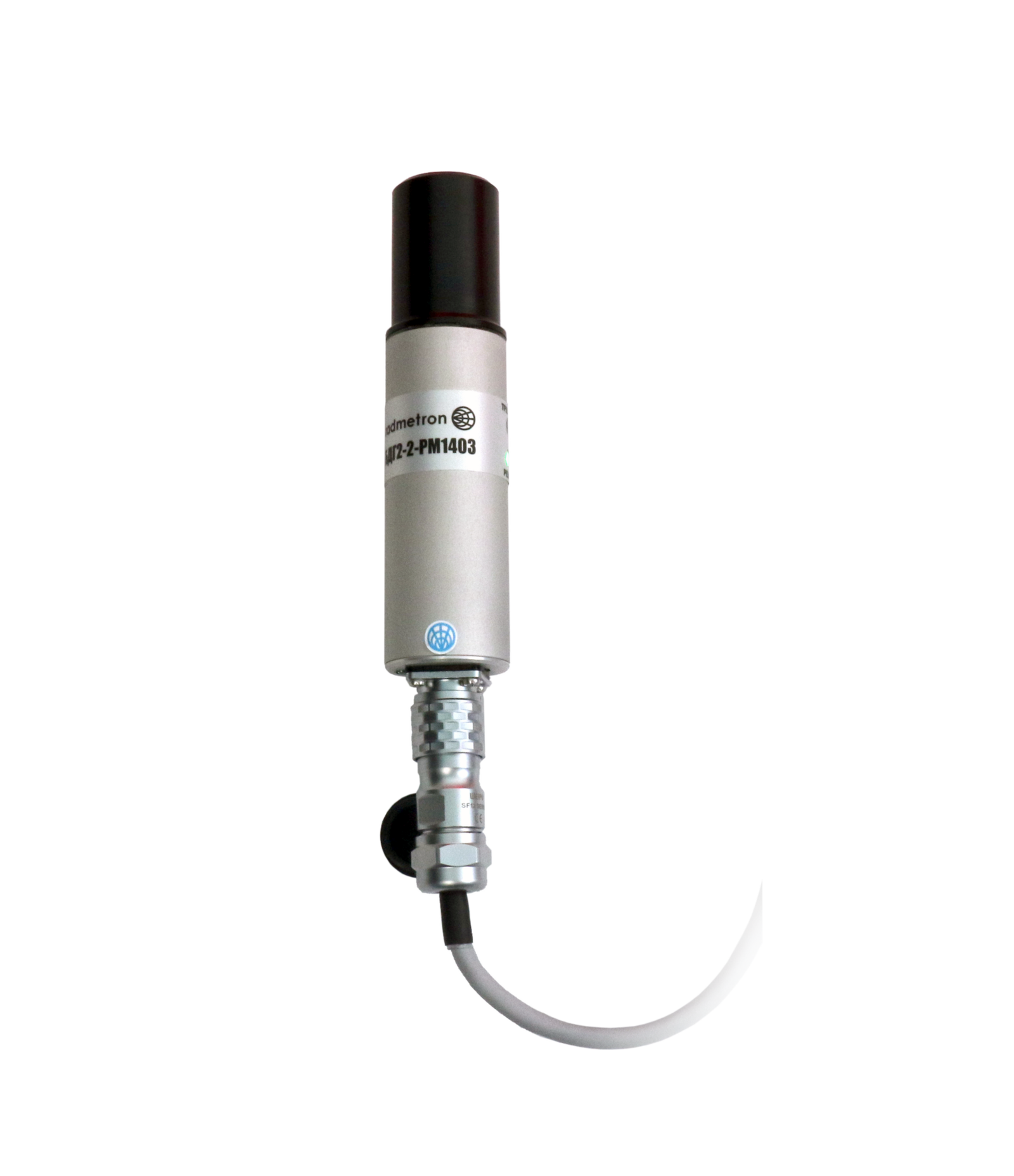

- БД производит постоянное измерение мощности амбиентного эквивалента дозы (МАЭД), результат измерения отображается на ИТ.

- ПО позволяет устанавливать пороговые значения МАЭД. При превышении пороговых значений срабатывают звуковая и световая сигнализации.

- В состав ИТ-РМ520М входит внешнее дополнительное устройство звуковой и световой сигнализации (опционально).

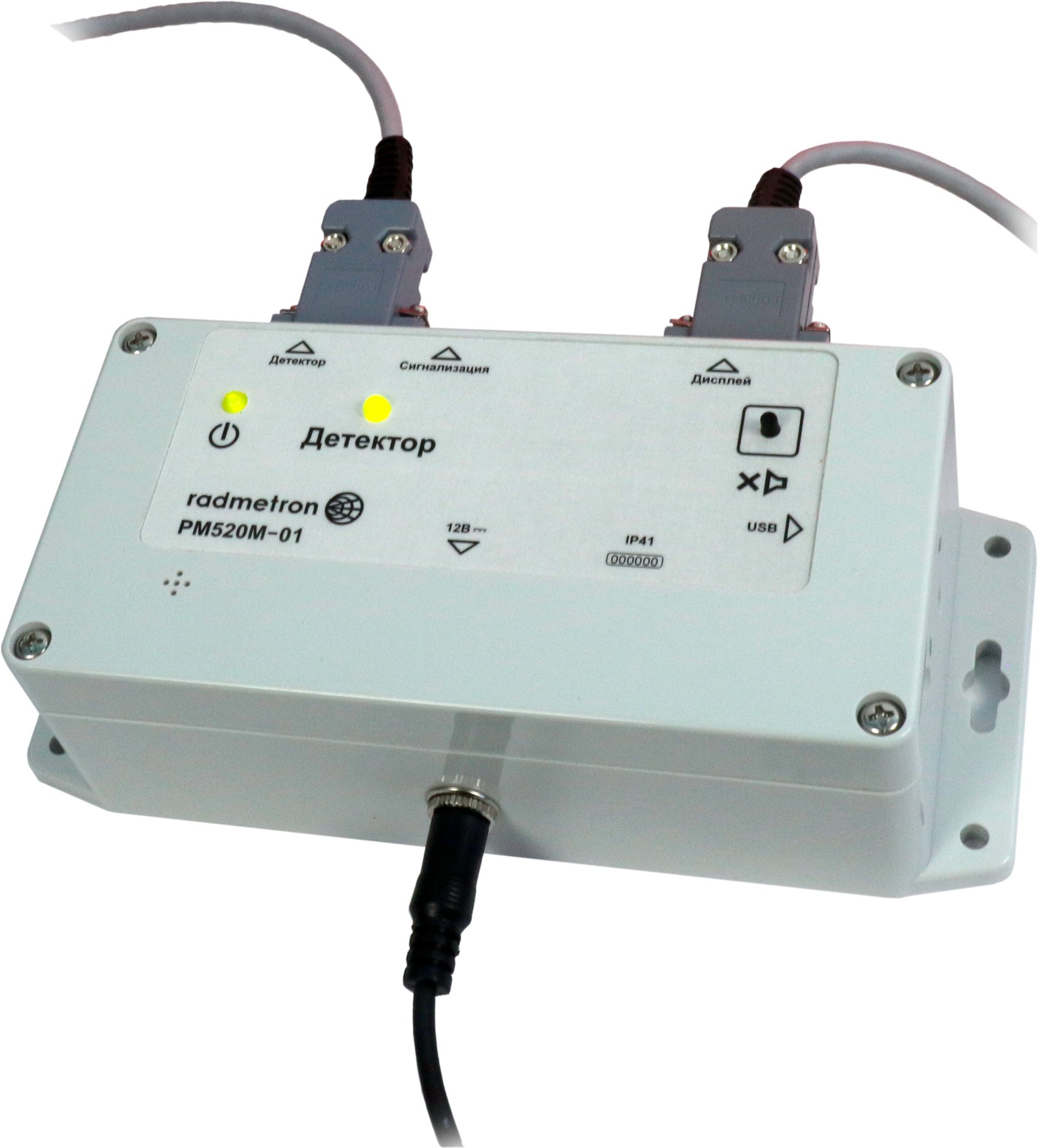

- БО имеет встроенную энергонезависимую память для хранения информации о работе ИТ-РМ520М.

- БО может подключаться к персональному компьютеру по USB интерфейсу для настройки, диагностики и просмотра
информации, сохраненной в энергонезависимой памяти.

ИТ-РМ520М имеет 3 исполнения:

✔ ИТ-РМ520М-01 – отображение измеренного значения МАЭД, текущего времени и температуры;

✔ ИТ-РМ520М-02 – отображение измеренного значения МАЭД и текущего времени;

✔ ИТ-РМ520М-03 – отображение только измеренного значения МАЭД.

Конструкция всех элементов допускает их крепление на стене.

Технические характеристики

Детектор

Счетчик Гейгера-Мюллера

Диапазон
регистрируемых
энергий

гамма-излучение 30,0 кэВ – 3,0 МэВ

Диапазон
измерения мощности
дозы

Исполнение 1: 0,1 мкЗв/ч – 0,5 Зв/ч
Исполнение 2: 0,1 мкЗв/ч – 10,0 Зв/ч

Диапазон рабочих
температур

от -30 до +50ºС

Питание

- сеть постоянного тока напряжением 9-12 В
- сеть переменного тока напряжением 220 В

Длина линий
связи

- до 25м
- до 1000м(с использованием модуля развязки)

Степень защиты

- БД– IP67
- БО– IP41
- ИТ– IP41
(IP67 по отдельному заказу)

Сигнализация

- встроенная звуковая и световая на БО
- световая на ИТ
- дополнительная внешняя

Габаритные
размеры (ДхГхВ),
мм

- ИТ 1050/750/400х70х135
- БО 190х55х80
- БД 165хØ40
