Установка дозиметрическая гамма-излучения, автоматизированная серии УДГА-РМ9100
Назначение
Установки дозиметрические гамма-излучения автоматизированные УДГАРМ9100 и УДГА-РМ9101 предназначены для автоматизированной поверки, калибровки, градуировки и испытаний средств измерений, индикаторных и пороговых приборов в коллимированном пучке гамма-излучения в части:
• экспозиционной дозы и мощности экспозиционной дозы,
• кермы и мощности кермы в воздухе,
• поглощенной дозы и мощности поглощенной дозы в воздухе,
• амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы,
• индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы.
• экспозиционной дозы и мощности экспозиционной дозы,
• кермы и мощности кермы в воздухе,
• поглощенной дозы и мощности поглощенной дозы в воздухе,
• амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы,
• индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы.
Принцип работы
Испытываемые приборы устанавливаются на поворотный столик в специальные групповые кассеты или индивидуально. При необходимости на дисплей прибора фокусируется видеокамера.
Все дальнейшие действия по облучению проверяемого прибора осуществляются в автоматическом режиме или оператором дистанционно из комнаты управления.
Все дальнейшие действия по облучению проверяемого прибора осуществляются в автоматическом режиме или оператором дистанционно из комнаты управления.
Испытываемые приборы устанавливаются на поворотный столик в специальные групповые кассеты или индивидуально. При необходимости на дисплей прибора фокусируется видеокамера.
Все дальнейшие действия по облучению проверяемого прибора осуществляются в автоматическом режиме или оператором дистанционно из комнаты управления.
Все дальнейшие действия по облучению проверяемого прибора осуществляются в автоматическом режиме или оператором дистанционно из комнаты управления.
В автоматическом режиме 1-го уровня
на управляющем компьютере с помощью специальной программы оператор задает тип источника и необходимую мощность дозы облучения.
После этого дозиметрическая установка автоматически, под управлением ПО устанавливает необходимый источник в рабочее положение, перемещает в соответствующее место рабочий стол с испытываемыми приборами, открывает коллиматор и облучает прибор в течение заданного времени.
на управляющем компьютере с помощью специальной программы оператор задает тип источника и необходимую мощность дозы облучения.
После этого дозиметрическая установка автоматически, под управлением ПО устанавливает необходимый источник в рабочее положение, перемещает в соответствующее место рабочий стол с испытываемыми приборами, открывает коллиматор и облучает прибор в течение заданного времени.
В автоматическом режиме 1-го уровня
на управляющем компьютере с помощью специальной программы оператор задает тип источника и необходимую мощность дозы облучения.
После этого дозиметрическая установка автоматически, под управлением ПО устанавливает необходимый источник в рабочее положение, перемещает в соответствующее место рабочий стол с испытываемыми приборами, открывает коллиматор и облучает прибор в течение заданного времени.
на управляющем компьютере с помощью специальной программы оператор задает тип источника и необходимую мощность дозы облучения.
После этого дозиметрическая установка автоматически, под управлением ПО устанавливает необходимый источник в рабочее положение, перемещает в соответствующее место рабочий стол с испытываемыми приборами, открывает коллиматор и облучает прибор в течение заданного времени.
В автоматическом режиме 2-го уровня
оператор задает только тип испытываемого прибора, а все остальное выполняется под управлением специального ПО
(управление перемещением приборов, выбор и установка в рабочее положение облучающих источников, открытие и закрытие заслонки коллиматора, облучение приборов, обработка результатов испытаний после считывания истории работы прибора в ПК).
оператор задает только тип испытываемого прибора, а все остальное выполняется под управлением специального ПО
(управление перемещением приборов, выбор и установка в рабочее положение облучающих источников, открытие и закрытие заслонки коллиматора, облучение приборов, обработка результатов испытаний после считывания истории работы прибора в ПК).
В автоматическом режиме 2-го уровня
оператор задает только тип испытываемого прибора, а все остальное выполняется под управлением специального ПО
(управление перемещением приборов, выбор и установка в рабочее положение облучающих источников, открытие и закрытие заслонки коллиматора, облучение приборов, обработка результатов испытаний после считывания истории работы прибора в ПК).
оператор задает только тип испытываемого прибора, а все остальное выполняется под управлением специального ПО
(управление перемещением приборов, выбор и установка в рабочее положение облучающих источников, открытие и закрытие заслонки коллиматора, облучение приборов, обработка результатов испытаний после считывания истории работы прибора в ПК).
Предусмотрена возможность ручного выбора источника и положения прибора. В этом режиме можно выбирать необходимый источник, задать расстояние в миллиметрах от выбранного источника до центра поворотного столика и дать команду на открытие и закрытие заслонки устройства облучения.

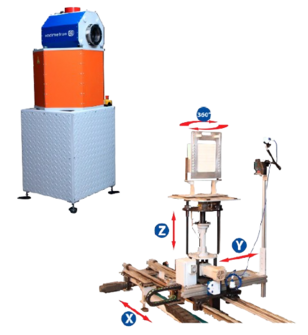

Многопозиционное устройство облучения
Магазин гамма-источников (241Am, 137Cs, 60Co и др. по требованию заказчика):
УДГА-РМ9100: до 6 гамма-источников с максимальной активностью по 137Cs до 9,6 × 1013 Бк
УДГА-РМ9101: до 6 гамма-источников с максимальной активностью по 137Cs до 1,3 × 1012 Бк
Корпус представляет собой оболочку из нержавеющей стали, заполненную свинцом, и обеспечивает необходимую защиту персонала от ионизирующего излучения.
Многопозиционное устройство облучения
Магазин гамма-источников (241Am, 137Cs, 60Co и др. по требованию заказчика):
УДГА-РМ9100: до 6 гамма-источников с максимальной активностью по 137Cs до 9,6 × 1013 Бк
УДГА-РМ9101: до 6 гамма-источников с максимальной активностью по 137Cs до 1,3 × 1012 Бк
Корпус представляет собой оболочку из нержавеющей стали, заполненную свинцом, и обеспечивает необходимую защиту персонала от ионизирующего излучения.
Предусмотрена возможность ручного выбора источника и положения прибора. В этом режиме можно выбирать необходимый источник, задать расстояние в миллиметрах от выбранного источника до центра поворотного столика и дать команду на открытие и закрытие заслонки устройства облучения.
Многопозиционное устройство облучения
Магазин гамма-источников (241Am, 137Cs, 60Co и др. по требованию заказчика):
УДГА-РМ9100: до 6 гамма-источников с максимальной активностью по 137Cs до 9,6 × 1013 Бк
УДГА-РМ9101: до 6 гамма-источников с максимальной активностью по 137Cs до 1,3 × 1012 Бк
Корпус представляет собой оболочку из нержавеющей стали, заполненную свинцом, и обеспечивает необходимую защиту персонала от ионизирующего излучения.
Многопозиционное устройство облучения
Магазин гамма-источников (241Am, 137Cs, 60Co и др. по требованию заказчика):
УДГА-РМ9100: до 6 гамма-источников с максимальной активностью по 137Cs до 9,6 × 1013 Бк
УДГА-РМ9101: до 6 гамма-источников с максимальной активностью по 137Cs до 1,3 × 1012 Бк
Корпус представляет собой оболочку из нержавеющей стали, заполненную свинцом, и обеспечивает необходимую защиту персонала от ионизирующего излучения.

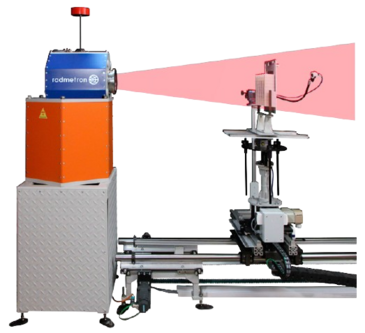

Система перемещения рабочего стола
Система линейного перемещения рабочего стола с установленными на нем для проверки приборами имеет три оси перемещения рабочего стола (X, Y, Z) и осуществляет его вращение.
Управление позиционированием платформы в заданной координате осуществляется специальным приводом и программируемым контроллером
Система линейного перемещения рабочего стола с установленными на нем для проверки приборами имеет три оси перемещения рабочего стола (X, Y, Z) и осуществляет его вращение.
Управление позиционированием платформы в заданной координате осуществляется специальным приводом и программируемым контроллером
Система перемещения рабочего стола
Система линейного перемещения рабочего стола с установленными на нем для проверки приборами имеет три оси перемещения рабочего стола (X, Y, Z) и осуществляет его вращение.
Управление позиционированием платформы в заданной координате осуществляется специальным приводом и программируемым контроллером
Система линейного перемещения рабочего стола с установленными на нем для проверки приборами имеет три оси перемещения рабочего стола (X, Y, Z) и осуществляет его вращение.
Управление позиционированием платформы в заданной координате осуществляется специальным приводом и программируемым контроллером
Система управления
Управление перемещением платформы и рабочего стола обеспечивается с виртуальной панели управления на дисплее компьютера.
Дублирующее ручное (наладочное) управление перемещением обеспечивается пультом ручного управления.
Специальное программное обеспечение позволяет максимально автоматизировать процедуры поверки и калибровки различных приборов.
Управление перемещением платформы и рабочего стола обеспечивается с виртуальной панели управления на дисплее компьютера.
Дублирующее ручное (наладочное) управление перемещением обеспечивается пультом ручного управления.
Специальное программное обеспечение позволяет максимально автоматизировать процедуры поверки и калибровки различных приборов.
Система управления
Управление перемещением платформы и рабочего стола обеспечивается с виртуальной панели управления на дисплее компьютера.
Дублирующее ручное (наладочное) управление перемещением обеспечивается пультом ручного управления.
Специальное программное обеспечение позволяет максимально автоматизировать процедуры поверки и калибровки различных приборов.
Управление перемещением платформы и рабочего стола обеспечивается с виртуальной панели управления на дисплее компьютера.
Дублирующее ручное (наладочное) управление перемещением обеспечивается пультом ручного управления.
Специальное программное обеспечение позволяет максимально автоматизировать процедуры поверки и калибровки различных приборов.
Оператор в специальном ПО создает сценарий прохождения процедуры калибровки для конкретного типа прибора, заполнив специальную форму интерфейса программы.
В форме заполняются данные о точках мощности дозы, в которых прибор должен проверяться, а также время выдержки в каждой точке.
Программа сама определяет необходимый источник для создания заданной мощности гамма-излучения и расстояние от центра выбранного источника до центра рабочего стола.
После перемещения прибора в нужную точку необходимый источник устанавливается в рабочее положение, открывается заслонка устройства облучения и происходит облучение прибора.
После прохождения прибора (или кассеты с приборами) по всем точкам мощности дозы, программа выдает сигнал об окончании процедуры калибровки.
По результатам измерений автоматически формируется протокол с вычисленными погрешностями измерений.
В форме заполняются данные о точках мощности дозы, в которых прибор должен проверяться, а также время выдержки в каждой точке.
Программа сама определяет необходимый источник для создания заданной мощности гамма-излучения и расстояние от центра выбранного источника до центра рабочего стола.
После перемещения прибора в нужную точку необходимый источник устанавливается в рабочее положение, открывается заслонка устройства облучения и происходит облучение прибора.
После прохождения прибора (или кассеты с приборами) по всем точкам мощности дозы, программа выдает сигнал об окончании процедуры калибровки.
По результатам измерений автоматически формируется протокол с вычисленными погрешностями измерений.
Оператор в специальном ПО создает сценарий прохождения процедуры калибровки для конкретного типа прибора, заполнив специальную форму интерфейса программы.
В форме заполняются данные о точках мощности дозы, в которых прибор должен проверяться, а также время выдержки в каждой точке.
Программа сама определяет необходимый источник для создания заданной мощности гамма-излучения и расстояние от центра выбранного источника до центра рабочего стола.
После перемещения прибора в нужную точку необходимый источник устанавливается в рабочее положение, открывается заслонка устройства облучения и происходит облучение прибора.
После прохождения прибора (или кассеты с приборами) по всем точкам мощности дозы, программа выдает сигнал об окончании процедуры калибровки.
По результатам измерений автоматически формируется протокол с вычисленными погрешностями измерений.
В форме заполняются данные о точках мощности дозы, в которых прибор должен проверяться, а также время выдержки в каждой точке.
Программа сама определяет необходимый источник для создания заданной мощности гамма-излучения и расстояние от центра выбранного источника до центра рабочего стола.
После перемещения прибора в нужную точку необходимый источник устанавливается в рабочее положение, открывается заслонка устройства облучения и происходит облучение прибора.
После прохождения прибора (или кассеты с приборами) по всем точкам мощности дозы, программа выдает сигнал об окончании процедуры калибровки.
По результатам измерений автоматически формируется протокол с вычисленными погрешностями измерений.
Система радиационного контроля
Осуществляет контроль за радиационной обстановкой и состоит из пульта и трех интеллектуальных блоков детектирования гамма-излучения.
Детекторы размещаются на стене в помещении установки, в комнате оператора, в проходе от комнаты оператора в помещение установки.
На экран пульта выводится информация о текущих измеренных значениях МЭД с детекторов и сигнализация о превышении установленных по каждому детектору порогов. Пороги срабатывания можно задать с пульта.
Система видеонаблюдения
Позволяет наблюдать за показаниями приборов на рабочем столе, дистанционно контролировать положение подвижной платформы с помощью визира и отсчетной шкалы, наблюдать за процессами в помещении, а также дистанционно управлять камерой наблюдения за показаниями приборов.
Система сигнализации и блокировки
Представляет собой набор механизмов и устройств, которые совместно с системой управления обеспечивают защиту персонала от облучения.
В состав системы входят следующие механизмы и устройства:
✔ стальная дверь из комнаты оператора в помещение установки
✔ световой и звуковой извещатели, которые оповещают персонал о том, что стальная дверь в помещение установки будет закрыта через 10 с
✔ светящееся табло над дверью, указывающее на то, что открыта заслонка облучателя
✔ выключатель, контролирующий состояние двери (открыта или закрыта)
✔ переключатель с ключом, блокирующий возможность открытия двери
✔ электромеханический замок двери, который позволяет открыть дверь только при закрытой заслонке облучателя.
Транспортный контейнер
Предназначен для транспортировки и временного хранения до 4 источников гамма-излучения. Конструкция контейнера соответствует требованиям «Правил безопасной перевозки радиоактивных материалов» МАГАТЭ №SSR-6 и «Правил безопасности при транспортировании радиоактивных материалов» НП-053-13.
Транспортный контейнер состоит из защитного контейнера и охранной тары. Возможна перевозка любым видом транспорта.
Контейнер позволяет проводить процедуру загрузки источников в облучатель без использования горячей камеры.
Дополнительное вспомогательное оборудование и принадлежности поставляются по отдельному заказу.
Осуществляет контроль за радиационной обстановкой и состоит из пульта и трех интеллектуальных блоков детектирования гамма-излучения.
Детекторы размещаются на стене в помещении установки, в комнате оператора, в проходе от комнаты оператора в помещение установки.
На экран пульта выводится информация о текущих измеренных значениях МЭД с детекторов и сигнализация о превышении установленных по каждому детектору порогов. Пороги срабатывания можно задать с пульта.
Система видеонаблюдения
Позволяет наблюдать за показаниями приборов на рабочем столе, дистанционно контролировать положение подвижной платформы с помощью визира и отсчетной шкалы, наблюдать за процессами в помещении, а также дистанционно управлять камерой наблюдения за показаниями приборов.
Система сигнализации и блокировки
Представляет собой набор механизмов и устройств, которые совместно с системой управления обеспечивают защиту персонала от облучения.
В состав системы входят следующие механизмы и устройства:
✔ стальная дверь из комнаты оператора в помещение установки
✔ световой и звуковой извещатели, которые оповещают персонал о том, что стальная дверь в помещение установки будет закрыта через 10 с
✔ светящееся табло над дверью, указывающее на то, что открыта заслонка облучателя
✔ выключатель, контролирующий состояние двери (открыта или закрыта)
✔ переключатель с ключом, блокирующий возможность открытия двери
✔ электромеханический замок двери, который позволяет открыть дверь только при закрытой заслонке облучателя.
Транспортный контейнер
Предназначен для транспортировки и временного хранения до 4 источников гамма-излучения. Конструкция контейнера соответствует требованиям «Правил безопасной перевозки радиоактивных материалов» МАГАТЭ №SSR-6 и «Правил безопасности при транспортировании радиоактивных материалов» НП-053-13.
Транспортный контейнер состоит из защитного контейнера и охранной тары. Возможна перевозка любым видом транспорта.
Контейнер позволяет проводить процедуру загрузки источников в облучатель без использования горячей камеры.
Дополнительное вспомогательное оборудование и принадлежности поставляются по отдельному заказу.
Система радиационного контроля
Осуществляет контроль за радиационной обстановкой и состоит из пульта и трех интеллектуальных блоков детектирования гамма-излучения.
Детекторы размещаются на стене в помещении установки, в комнате оператора, в проходе от комнаты оператора в помещение установки.
На экран пульта выводится информация о текущих измеренных значениях МЭД с детекторов и сигнализация о превышении установленных по каждому детектору порогов. Пороги срабатывания можно задать с пульта.
Система видеонаблюдения
Позволяет наблюдать за показаниями приборов на рабочем столе, дистанционно контролировать положение подвижной платформы с помощью визира и отсчетной шкалы, наблюдать за процессами в помещении, а также дистанционно управлять камерой наблюдения за показаниями приборов.
Система сигнализации и блокировки
Представляет собой набор механизмов и устройств, которые совместно с системой управления обеспечивают защиту персонала от облучения.
В состав системы входят следующие механизмы и устройства:
✔ стальная дверь из комнаты оператора в помещение установки
✔ световой и звуковой извещатели, которые оповещают персонал о том, что стальная дверь в помещение установки будет закрыта через 10 с
✔ светящееся табло над дверью, указывающее на то, что открыта заслонка облучателя
✔ выключатель, контролирующий состояние двери (открыта или закрыта)
✔ переключатель с ключом, блокирующий возможность открытия двери
✔ электромеханический замок двери, который позволяет открыть дверь только при закрытой заслонке облучателя.
Транспортный контейнер
Предназначен для транспортировки и временного хранения до 4 источников гамма-излучения. Конструкция контейнера соответствует требованиям «Правил безопасной перевозки радиоактивных материалов» МАГАТЭ №SSR-6 и «Правил безопасности при транспортировании радиоактивных материалов» НП-053-13.
Транспортный контейнер состоит из защитного контейнера и охранной тары. Возможна перевозка любым видом транспорта.
Контейнер позволяет проводить процедуру загрузки источников в облучатель без использования горячей камеры.
Дополнительное вспомогательное оборудование и принадлежности поставляются по отдельному заказу.
Осуществляет контроль за радиационной обстановкой и состоит из пульта и трех интеллектуальных блоков детектирования гамма-излучения.
Детекторы размещаются на стене в помещении установки, в комнате оператора, в проходе от комнаты оператора в помещение установки.
На экран пульта выводится информация о текущих измеренных значениях МЭД с детекторов и сигнализация о превышении установленных по каждому детектору порогов. Пороги срабатывания можно задать с пульта.
Система видеонаблюдения
Позволяет наблюдать за показаниями приборов на рабочем столе, дистанционно контролировать положение подвижной платформы с помощью визира и отсчетной шкалы, наблюдать за процессами в помещении, а также дистанционно управлять камерой наблюдения за показаниями приборов.
Система сигнализации и блокировки
Представляет собой набор механизмов и устройств, которые совместно с системой управления обеспечивают защиту персонала от облучения.
В состав системы входят следующие механизмы и устройства:
✔ стальная дверь из комнаты оператора в помещение установки
✔ световой и звуковой извещатели, которые оповещают персонал о том, что стальная дверь в помещение установки будет закрыта через 10 с
✔ светящееся табло над дверью, указывающее на то, что открыта заслонка облучателя
✔ выключатель, контролирующий состояние двери (открыта или закрыта)
✔ переключатель с ключом, блокирующий возможность открытия двери
✔ электромеханический замок двери, который позволяет открыть дверь только при закрытой заслонке облучателя.
Транспортный контейнер
Предназначен для транспортировки и временного хранения до 4 источников гамма-излучения. Конструкция контейнера соответствует требованиям «Правил безопасной перевозки радиоактивных материалов» МАГАТЭ №SSR-6 и «Правил безопасности при транспортировании радиоактивных материалов» НП-053-13.
Транспортный контейнер состоит из защитного контейнера и охранной тары. Возможна перевозка любым видом транспорта.
Контейнер позволяет проводить процедуру загрузки источников в облучатель без использования горячей камеры.
Дополнительное вспомогательное оборудование и принадлежности поставляются по отдельному заказу.
Прибор для идентификации радиоизотопов D3M
| УДГ-РМ9100 | УДГ-РМ9101 | |
|---|---|---|
| Количество источников в многопозиционном устройстве облучения | до 6 шт. (241Am, 137Cs, 60Co и др. по требованию заказчика) | |
| Максимальная активность гамма-источников по 137Cs в многопозиционном облучателе | до 9,6 × 1013 Бк | до 1,3 × 1013 Бк |
| Диапазон формируемой мощности кермы в воздухе | 0,2 мкГр/ч – 22,2 Гр/ч | 0,2 мкГр/ч – 0,3 Гр/ч |
| Диапазон формируемой мощности амбиентного эквивалента дозы | 0,2 мкЗв/ч – 26,5 Зв/ч | 0,2 мкЗв/ч – 0,4 Зв/ч |
| Диапазон формируемой мощности экспозиционной дозы | 24 мкР/ч – 2530 Р/ч | 24 мкР/ч – 34,1 Р/ч |
| Основная относительная погрешность | до ± 2,5 % |
| Высота оси пучка облучения над уровнем пола | 1500 мм |
| Диаметр выходного отверстия канала коллиматора | 60 мм или 90 мм |
| Диаметр выходного отверстия канала коллиматора | 150 мм |
| Мощность эквивалентной дозы излучения на расстоянии 1 м от облучателя, не более | 0,5 мкЗв/ч |
| Диапазон рабочего расстояния (перемещений подвижной платформы) | 500 – 7000 мм |
| Относительная погрешность определения расстояния от центра источникадо центра детектора прибора | ± 0,15 % |
| Дискретность задания и индикации рабочего расстояния | 0,01 мм |
| Скорость перемещения подвижной платформы | от 0,5 мм/с до 0,5 м/с |
| Диапазон перемещений рабочего стола по вертикали (ось Y) | ± 200 мм |
| Диапазон перемещений рабочего стола вокруг вертикальной оси | 360° (с дискретностью 15°) |
| Масса комплектов принадлежностей облучателей и системы линейного перемещения, не более | 150 кг |
| Время установления рабочего режима, не более | 1 мин |
| Время непрерывной работы установки, не мене | 24 ч |
Контакты
Контакты
Директор:
Директор:
Телефон:
E-mail:
Адрес:
Бондаренко Виталий Александрович
Бондаренко Виталий Александрович
bondarenko.cbrn@gmail.com
bondarenko.cbrn@gmail.com
Начальник отдела:
Начальник отдела:
Телефон:
Телефон:
E-mail:
Адрес:
Адрес:
Ержанов Куаныш Бабаевич
Ержанов Куаныш Бабаевич
Остались вопросы?
Остались вопросы?
Мы не передаем данные третьим лицам
Создание сайтов, лендингов, интернет-магазинов
в Астане, Караганде, Петропавловске и Казахстане
www.raskrutov.kz
в Астане, Караганде, Петропавловске и Казахстане
www.raskrutov.kz
Создание сайтов, лендингов,
интернет-магазинов в Астане, Караганде, Петропавловске и Казахстане
www.raskrutov.kz
интернет-магазинов в Астане, Караганде, Петропавловске и Казахстане
www.raskrutov.kz
