Назначение

УПН-РМ2030 является переносным досмотровым прибором неразрушающего контроля и используется в качестве «детектора контрабанды» для обнаружения скрытых вложений (наркотиков, взрывчатых веществ, оружия, валюты и т.д.) внутри закрытых полостей транспортных средств, контейнеров и т.п.
Прибор незаменим в полевых условиях, где невозможно применить стационарную досмотровую аппаратуру, и позволяет определить местоположение контрабанды внутри любых закрытых объемов – в стенках контейнеров, топливных баках, колесах, внутренних полостях автотранспорта и вагонов пассажирских поездов.
Модификация УПН-РМ2030 НБ отличается от УПН-РМ2030 отсутствием возможности использования беспроводной звуковой сигнализации по Bluetooth.

Функции

Поиск неоднородностей в режиме досмотра

Передача данных в персональный компьютер по USB

Формирование библиотеки объектов

Поиск источников гамма-излучения

Определение материала обнаруженного вложения: пластик, 6 групп металлов, включающих 40 химических элементов (серебро, лантан, гадолиний, вольфрам, золото, свинец, полоний, ртуть и др.)

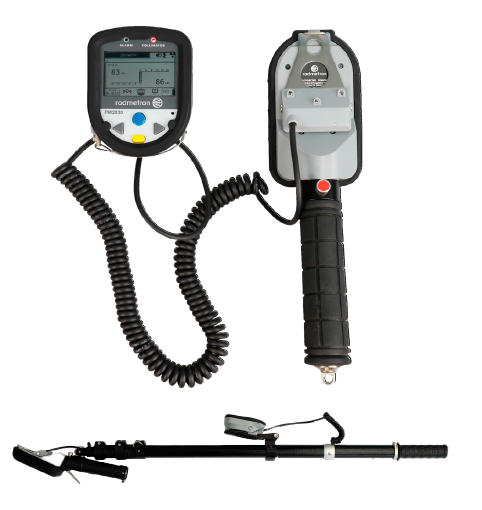

Обследования крупногабаритных объектов с использованием телескопического удлинителя

Скрытное обнаружение с использованием вибрационной сигнализации в рукоятке

Беспроводная звуковая сигнализация по Bluetooth (РМ2030)

Особенности

✔ Уверенное обнаружение объектов на глубине до 150 мм
✔ Блочная конструкция прибора для проведения сканирования в труднодоступных местах

Пользователи

✔ Службы безопасности
✔ Пограничные службы

✔ Таможенные органы
✔ Полиция

Конструкция

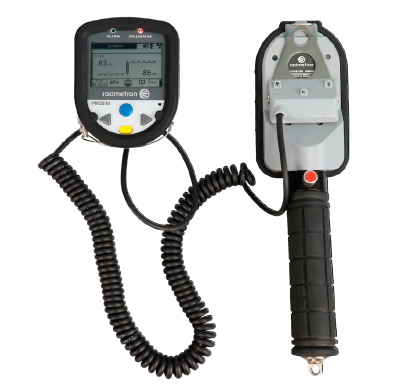

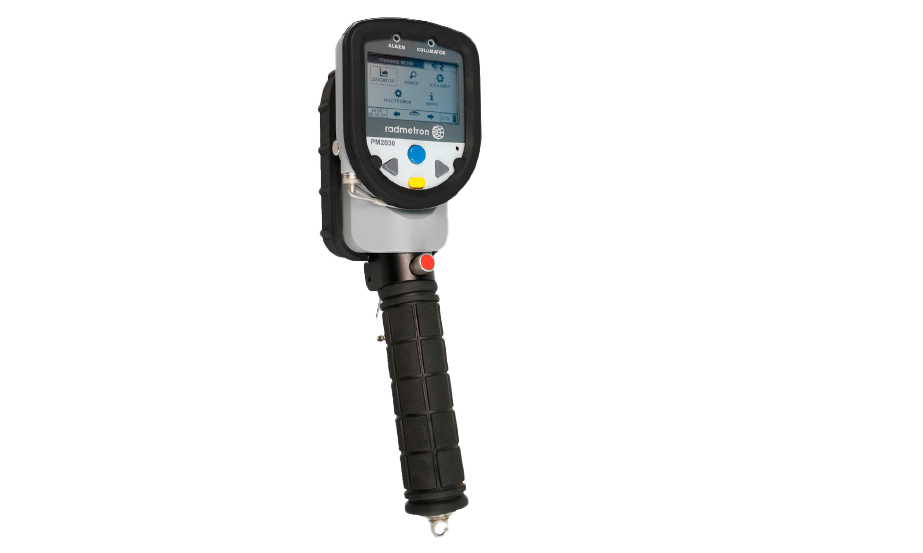

Прибор выполнен в пластмассовом корпусе и конструктивно состоит из двух частей: блока обработки информации (БОИ) и блока сканирования (БС) с прорезиненной ручкой.

Принцип работы

Принцип действия прибора в режиме досмотра основан на регистрации отраженного излучения от исследуемого объекта. В приборе используется источник гамма-излучения 133Ba активностью до 370 кБк. Источник расположен внутри безопасного свинцового контейнера-коллиматора БС. По степени радиационной опасности прибор относится к 3 группе в соответствии с СанПиН 2.6.1.8-15-2003.
Интенсивность отраженного излучения зависит от свойств вложения (его плотности и размеров). Прибор перемещается по поверхности исследуемого объекта. Изменение интенсивности отраженного излучения отображается на экране прибора и дублируется световыми, звуковыми и вибрационными сигналами. Частота повторений сигналов зависит от размеров и плотности обнаруженной полости или вложения.
Свинцовый контейнер-коллиматор обеспечивает необходимую узкую зону облучения объекта в режиме досмотра и полную защиту оператора от гамма-излучения.

Характеристики в режиме досмотра

УПН-РМ2030 позволяет обнаружить скрытые за стальной перегородкой толщиной 1 мм или за деревянной перегородкой толщиной 20 мм с вероятностью 0,5 при перемещении прибора со скоростью не более 5 см/с:
✔ брусок из алюминия размером 30 × 30 × 30 мм
✔ брусок из полиэтилена размером 70 × 70 × 20 мм
✔ брусок из стали размером 30 × 30 × 10 мм

Сигнализация

световая

звуковая

вибрационная

Питание прибора

✔ от двух гальванических элементов питания Alkaline
✔ типа АА (LR6) общим напряжением 3 В
✔ от двух аккумуляторов общим напряжением 2,6 В
✔ от USB компьютера, напряжение 5 В
✔ от бортовой сети автомобиля 12 В
✔ (через адаптер 12 VDC/5 VDC)
✔ от сети переменного тока 220В, 50 Гц
✔ (через адаптер 220 VAC/ 5 VDC)
Время непрерывной работы: не менее 50 часов (до появления сигнала о разряде) в номинальном режиме работы)
